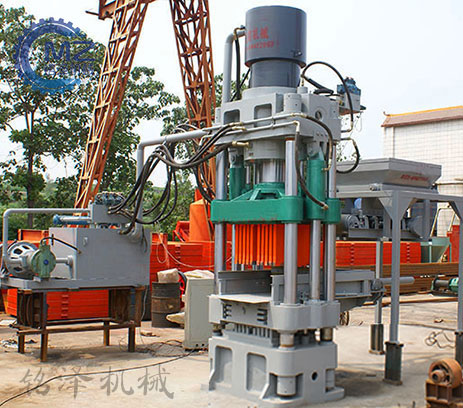

四柱液压机拉杆偏置量对整体性的影响

时间:2015-11-28 09:32:28  点击:340次  作者:杜甫机械
  通常四柱液压机在工作过程中立柱会产生向内的弯曲变形,这一变形趋势不仅增大了四柱液压机立柱与上梁间的开缝倾向,而且对四柱液压机立柱与动梁间的导向不利。如能将四柱液压机拉杆预先向内偏置,使四柱液压机拉杆中心不与立柱中心重合,这样在预紧时相当于给立柱施加了一个向外弯曲的力矩,从而有助于减小工作过程中四柱液压机立柱向内弯曲的变形程度。本文深讨不同偏置量对四柱液压机整体性及变形的影响。

  在分析过程中,液压机拉杆的偏置量分别取为0mm(无偏置),10mm,20mm,30mm,40mm和50mm。为使计算结果更具一般性,别人偏置系数来描述偏置量大小。偏置系数定义为偏置量与1/2柱间距的千分比,即:
 对比参数表

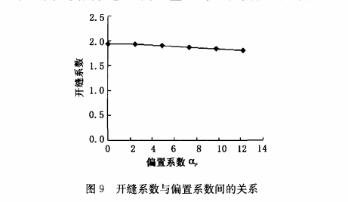

  图9给出的是液压机立柱内角开缝系数与偏置系数间的关系,图10给出的是立柱横向内凹系数与偏置系数的关系。立柱内凹系数定义为立柱承受中心载荷时,最大横向位移(内凹量)与立柱高度的万分比。
 开缝系数与偏置系数间的关系 立柱内凹系数与偏置系数间的关系
  从图中曲线的变化趋势可以看出,立柱偏置可以减小开缝及立柱承载后的横向位移,只是影响较小,立柱向内偏置50密码(单边),取偏置系数由0增加到12.2%,开缝系数由1.94下降至1.81,降低了6.7%,而立柱的凹变形,减小了4.0%,从比值关系上看,拉杆偏置对开缝及立柱横向位移的影响还是明显的,但由于受到结构的限制,拉杆的实际偏置量往往很小,其偏置系数通常只能达到千分之几,因此其对整体性的影响不明显。
