舔盐压块机是如何减少设备结构之间的磨损的?

时间:2018-09-30 15:11:21  点击:次  作者:杜甫机械

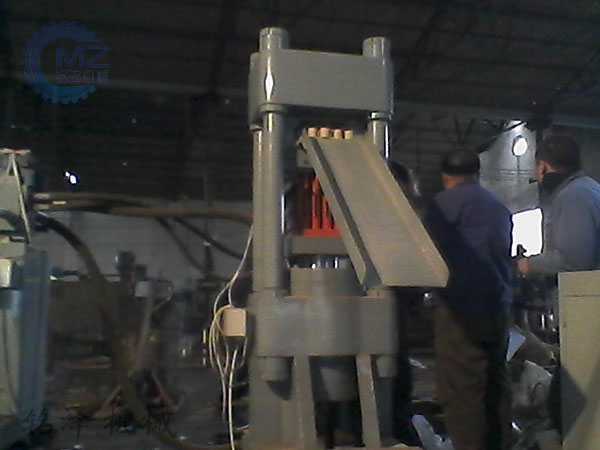

  舔盐压块机由立柱、上梁、中梁和下梁、工作缸和返回缸组成,在中梁和立柱之间设置有柱导向结构,四柱舔盐压块机其特点在于结构组成:柱导向结构它由导板和楔子组成的四个导向部件组成,通过压力板将楔子压紧固定在中梁中,导板靠近导板,上端附近的位置设置有支撑板,调整垫为阵列。在支撑板和压力板之间,在工作缸柱塞杆的下端设置有圆柱形空腔,在圆柱形空腔内设置有第一球垫和球柱,在球柱外设置有支撑套;在支撑套筒下端的上架上设置结构,在支撑结构与突出部之间设置有支撑结构。

  舔盐压块机正是采用上述结构,避免了柱塞杆沿轴线的偏转,从而减少了缸体和柱塞杆的损坏。

  而仅在舔盐压块机液压缸设计的基础上,四柱压块机可以使输出力倍增。该同时还包括关节臂单元和上下传动板,压块机的上下传动板用三排铰接臂单元铰接。每一行设有两个或多个铰接臂单元。中间铰接臂单元的铰接块与气缸的伸缩杆连接,左铰接臂单元的铰接块与左连杆固定连接,右列铰接臂单元的铰接块固定在右连杆上。连杆与左右连杆固定在连接板上,通过杠杆原理,使得四柱式舔盐压块机设备可使传动板的输出力加倍,且输出力平衡性高,同时可大大提高传动效率。降低制造成本和使用成本。

  在现有油缸的基础上可成倍提高输出力量的四柱液压机,该四柱液压机包括有油缸,产品的油缸安装在连接板上,其特征在于:产品的液压机还包括关节臂单元与上下传动板,产品的关节臂单元包括有关节块与上下连接臂,产品的上下连接臂分别铰接在关节块上,产品的上下传动板之间铰接有三排关节臂单元,每排设有两个或者两个以上的关节臂单元,中排关节臂单元的关节块与油缸的伸缩杆传动连接,左排关节臂单元的关节块固定连接在左连杆上,右排关节臂单元的关节块固定连接在右连杆上,产品的左连杆与右连杆一端都固定连接在连接板上。该四柱液压机通过杠杆原理,能成倍提高传动板输出的力,而且力的输出具有很高的平衡度,同时能大大降低制造成本与使用成本。
